前哨-320 制冷機芯組件

產品簡介

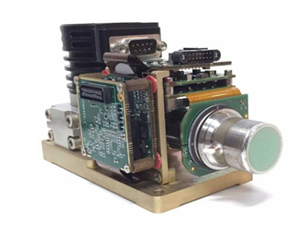

前哨-320 制冷機芯組件

前哨-320是具有自主知識產權的紅外熱成像機芯；采用320×256碲鎘汞探測器；具有較高的靈敏度；在全分辨率下最高幀頻可達320HZ，保證了高速運動目標和瞬態變化過程圖像捕獲應用對幀頻的需求；基于Z7架構設計，運用獨特的圖像處理算法和數字增強技術，實現了在大動態范圍場景下低溫度差別目標的層次和細節保留。

前哨-320采用經過優化的圖像算法，功耗較低，功能豐富；接口標準，可拓展性強；機芯結構堅固，性能可靠；易于集成和二次開發。可應用于監控，安全以及其他商業、空間等應用。

提供可選便于參數修改的調試控制軟件；提供可選嵌入自動對焦算法，支持對連續變焦和多視場鏡頭的控制和自動對焦；提供可選輔助接口板，具有多種常用工業標準接口；能夠有效縮短系統的開發時間。

展開更多點擊收起

特點

?應用最為廣泛的制冷機芯組件
?幀頻較高：全分辨率下最高幀頻可達320HZ
?優化的圖像處理算法
?靈活和可擴展的視頻和通訊接口

可選項

?支持基于自動對焦算法的連續變焦和多視場鏡頭的控制和對焦（通過RS422或RS232）；
?輔助接口板：可選的第3塊板，具備電源接口和常見工業視頻通信接口，用于測試和調試
?調試控制軟件：提供便于參數修改，用于測試和調試
? NUC參數表：最多可提供8個NUC參數表，用戶可以更新和自動選擇適用的NUC參數表，滿足復雜多變的環境需要。

技術參數

型號	前哨-320
探測器性能	探測器類型	HgCdTe
	分辨率	320 (H)× 256 (V)
	光譜范圍	3.7~4.8μm
	像素	30×30μm
	F數	F/2；F/4
圖像性能	NETD	<30mK
圖像性能	幀頻	Max 320Hz@全分辨率
控制操作	極性變換	白熱/黑熱
	圖像變換	鏡像/倒像
	圖像凍結	開/關
	積分時間	積分時間多檔調節
	參數校正	單點校正，兩點校正
	電子變倍	2X/4X
	快門校正	自動/手動
	十字叉	顯示/消隱，位置可調，手動壞點標定
用戶定義	文字疊加/LOGO/十字光標	支持文字疊加，LOGO及十字光標自定義
擴展功能	校正系數表	可通過數字口下載
	壞元系數表	可通過數字口下載
	校正參數	可通過通訊口傳送校正參數進行圖像非均勻性校正
接口	模擬視頻輸出	NTSC/PAL
	數字視頻輸出	Camera link和千兆網
	通訊類型	RS-232/RS-422
電源	操作電壓	16~30 VDC
電源	功耗	20W （典型值）
物理特性	尺寸	143×60×83mm (L×W×H)
物理特性	重量（包括快門）	<650g
環境溫度	工作溫度	-40oC ~ +60oC
環境溫度	存儲溫度	-45oC ~ +70oC
