尖兵-1024 非制冷機芯組件

產品簡介

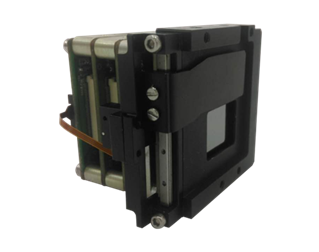

尖兵-1024 非制冷機芯組件

尖兵-1024是具有自主知識產權的紅外熱成像機芯;采用1024×768非晶硅探測器;具有較大成像面，使視場大幅增加，滿足大視場，大范圍觀察和搜索的應用需求；具有較高靈敏度; 在全分辨率下最高幀頻可達120HZ，保證了高速運動目標和瞬態變化過程圖像捕獲應用對幀頻的需求；基于單片F(xiàn)PGA架構設計，運用獨特的圖像處理算法和數字增強技術，實現了在大動態范圍場景下低溫度差別目標的層次和細節保留。

該系列產品采用經過優化的圖像算法，功耗較低，功能豐富；結構緊湊，重量較輕；接口標準，可拓展性強；機芯性能可靠，易于集成和二次開發。應用于監控、安全等商業領域。

提供可選便于參數修改的調試控制軟件；提供可選嵌入自動對焦算法，支持對連續變焦和多視場鏡頭的控制和自動對焦；提供可選輔助接口板，具有多種常用工業標準接口；能夠有效縮短系統的開發時間。

展開更多點擊收起

特點
?大成像面
?線性快門
?快速移動目標檢測
?優化的圖像處理算法
?靈活和可擴展的視頻和通訊接口
?用戶自定義文字疊加，LOGO和十字光標
?支持偽彩色顯示熱圖

可選項
?支持基于自動對焦算法的連續變焦和多視場鏡頭的控制和對焦（通過RS422或RS232）；
?輔助接口板：可選的第3塊板，具備電源接口和常見工業視頻通信接口，用于測試和調試
?調試控制軟件：提供便于參數修改，易于測試和調試
?NUC參數表：最多可提供8個NUC參數表，用戶可以更新和自動選擇適用的NUC參數表，滿足復雜多變的環境需要。

技術參數

型號	尖兵1024
探測器性能	探測器類型	非晶硅紅外微測輻射熱計
	分辨率	1024× 768
	光譜范圍	8~14μm
	像素	17μm
圖像性能	NETD	<60mK
圖像性能	幀頻	Max 120Hz@全分辨率
控制操作	極性變換	白熱/黑熱
	圖像變換	鏡像/倒像
	圖像凍結	開/關
	電子變倍	2X/4X
	快門校正	自動/手動
	十字叉	顯示/消隱，位置可調，手動壞點標定
用戶定義	文字疊加/LOGO/十字光標	支持文字疊加，LOGO及十字光標自定義
接口	模擬視頻輸出	NTSC/PAL
	數字視頻輸出	Camera link和千兆網
	通訊類型	RS-232/RS-422
電源	操作電壓	5~8 VDC
電源	功耗	2.5W （典型值）
物理特性	尺寸	54×65×56mm (L×W×H)
物理特性	重量（包括快門）	<100g
環境溫度	工作溫度	-40oC ~ +60oC
環境溫度	存儲溫度	-45oC ~ +70oC
快門類型	線性快門
開機時間	第一幀視頻輸出	<2s
